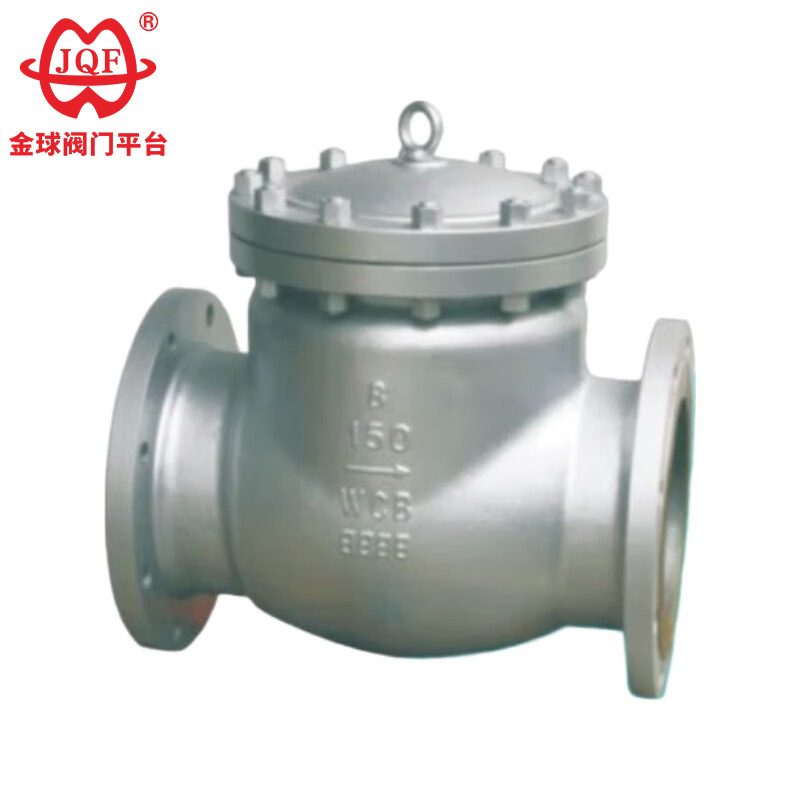

Jinqiu Valve, un produttore di valvole di ritegno professionale in Cina, le nostre valvole di ritegno API sono progettate e prodotte interamente secondo gli standard americani. Queste valvole sono caratterizzate da una struttura esteticamente gradevole e da una tecnologia avanzata. Le valvole di ritegno API aprono e chiudono automaticamente il disco della valvola in base al flusso del fluido stesso per impedire il riflusso. Sono note anche come valvole unidirezionali, valvole di ritegno o valvole di riflusso. Le loro funzioni principali sono impedire il riflusso del fluido, impedire l'inversione della pompa e del motore di azionamento e impedire la fuoriuscita del fluido all'interno del contenitore.
1. Bassa resistenza al flusso: quando la valvola di ritegno API è completamente aperta, il percorso del flusso è quasi libero, con conseguente bassa caduta di pressione.
2. Chiusura rapida e prevenzione del riflusso: l'azione della leva del disco della valvola consente una risposta e una chiusura rapide anche all'inizio del riflusso.
3. Ampia applicabilità: adatto per un'ampia gamma di diametri di tubi, da DN50 a DN1200 e superiori.
| Numero di serie | nome del progetto | parametro | |||||
| 1 | Pressione nominale PN (MPa) | 150 libbre | 300 libbre | 600 libbre | 900 libbre | 1500 libbre | 2500 libbre |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | Pressione di prova della resistenza del guscio | Pressione nominale a temperatura ambiente 1,5 volte | |||||
| 3 | Pressione di prova della tenuta ad alta pressione | Pressione nominale a temperatura ambiente 1,1 volte | |||||
| 4 | Pressione di esercizio a temperatura ambiente | Premere la valutazione di pressione e temperatura ASME B16.34 | |||||
| standard di progettazione | Lunghezza della struttura | Dimensione connessione flangia | Test e ispezione | Riferimento di pressione e temperatura |
| API6D/ASME B16.34 | ASME B16.10 | ASME B16.5 | API598/API6D | ASME B16.34 |
| Nome della parte | Nome del materiale | |||||
| Corpo | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| berretto | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Piastra della valvola | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Superficie di tenuta | 13Cr/STL | STL | Corpo/STL | Corpo/STL | Corpo/STL | Corpo/STL |
| Albero della valvola | A182 F6a | A182F11 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Guarnizione | Grafite flessibile | Grafite flessibile | Grafite flessibile | Grafite flessibile | Grafite flessibile | Grafite flessibile |
| bullone | A193B7 | A193 B16 | A193B8 | A193B8M | A193B8 | A193B8M |
| Noce | A194 2H | A1944 | A1948 | A1948M | A1948 | A1948M |
| Temperatura operativa | -29~425℃ | -29~540℃ | -46~425℃ | -46~425℃ | -46~425℃ | -46~425℃ |
| Supporti adatti | vapore | vapore | Debole corrosivo | Debole corrosivo | Debole corrosivo | Debole corrosivo |
| Diametro nominale | misurare | ||||||||
| m | In | L | D | D1 | D2 | b | f | n-Φd | H |
| H44H-150 libbre | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300 libbre | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600Lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
