Valvola a saracinesca standard in acciaio inossidabile GB

Precauzioni principali:

1. Ispezione pre-installazione: confermare la compatibilità del materiale della valvola con il mezzo fluido, la temperatura e la pressione. Ispezionare la resistente superficie terminale della valvola a saracinesca in acciaio inossidabile standard GB per eventuali graffi. Assicurarsi che il materiale della guarnizione soddisfi i requisiti di utilizzo e confermare che i bulloni/dadi soddisfino i requisiti di resistenza.
2. Allineamento dell'installazione: non forzare l'allineamento. Il disallineamento può portare alla deformazione della sede della valvola, a perdite o a stress strutturali. Sostenere la tubazione in modo indipendente vicino alla valvola. Stringere gradualmente i bulloni secondo una sequenza a stella fino a ottenere una coppia uniforme. Dopo che il sistema ha funzionato per 24-48 ore, serrare nuovamente i bulloni.
3. Procedure operative: la valvola a saracinesca in acciaio inossidabile standard GB di alta qualità deve essere completamente aperta o completamente chiusa: l'apertura parziale accelererà l'erosione della sede/piastra della valvola da parte del fluido ad alta velocità. Operare utilizzando solo il volantino; non utilizzare mai una chiave inglese/leva. Lo stelo della valvola deve essere lubrificato trimestralmente.
4. Test e manutenzione: dopo l'installazione, prima della messa in servizio del sistema, è necessario eseguire un test di pressione statica sulla valvola a saracinesca in acciaio inossidabile standard GB a 1,5 volte la pressione nominale PN. Durante il test, la valvola deve essere isolata dalle apparecchiature a valle.
5. Conservazione e movimentazione: le valvole devono essere conservate al chiuso e protette dall'umidità. Prima dell'installazione, i cappucci terminali devono rimanere nella posizione installata.

Caratteristiche

1. La valvola a saracinesca in acciaio inossidabile standard GB è realizzata in acciaio inossidabile austenitico, che ha un'eccellente resistenza alla corrosione da parte di mezzi acidi ossidanti.
2. Quando il fluido scorre attraverso la valvola a saracinesca in acciaio inossidabile standard GB, la direzione del flusso rimane invariata, con conseguente bassa resistenza al fluido.
3. La direzione del movimento del cancello è perpendicolare alla direzione del flusso del fluido, con conseguente bassa coppia di apertura e chiusura e funzionamento senza sforzo.
4. La direzione del flusso del fluido è illimitata, senza disturbare il flusso del fluido o ridurre la pressione. Il fluido può fluire da entrambi i lati della valvola a saracinesca, raggiungendo lo scopo previsto. È particolarmente adatto per tubazioni in cui la direzione del flusso del fluido può cambiare.
5. La valvola a saracinesca in acciaio inossidabile standard GB è installata verticalmente all'interno del corpo valvola, risultando in una lunghezza strutturale ridotta.
6. La valvola a saracinesca in acciaio inossidabile standard GB ha buone prestazioni di tenuta. L'usura della superficie di tenuta è minima quando è completamente aperta.

Norma esecutiva

Specifiche di progetto: GB/T 12234
Lunghezza struttura: GB/T 12221
Flangia di collegamento: JB/T 79.1
Test e ispezione: JB/T 9092
Pressione - Temperatura: GB/T 9131
Identificazione del prodotto: GB/T 12220

Parametri di prestazione

Mezzo adatto e temperatura applicabile

Il materiale della parte principale

La forma principale e le dimensioni di connessione

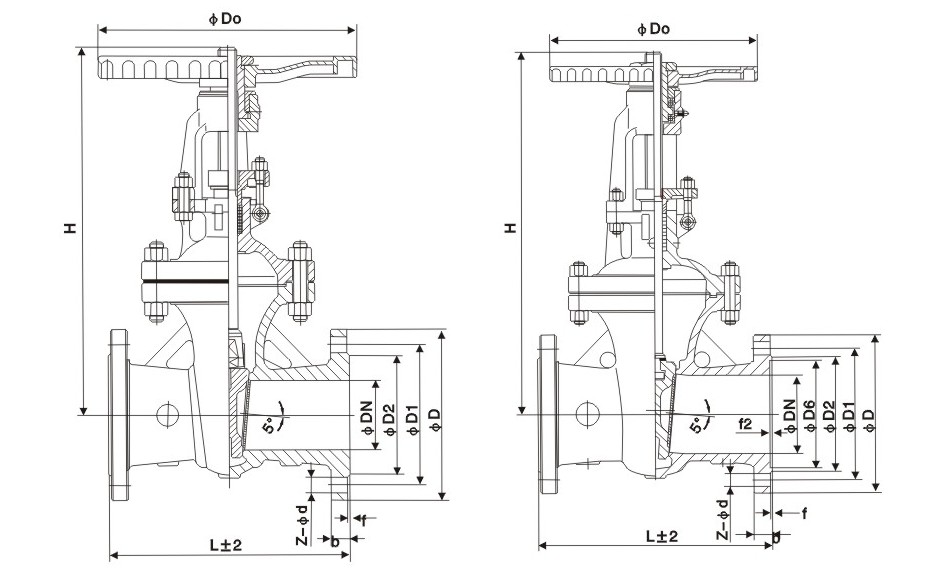

Immagine della struttura
