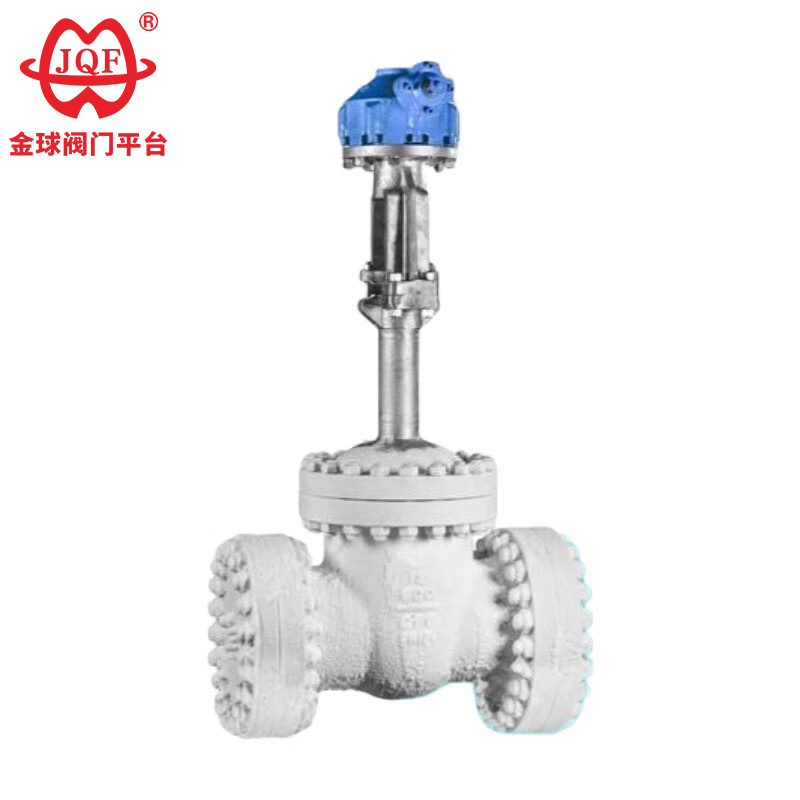

Valvola a saracinesca criogenica in acciaio inossidabile

JQF Valve è un produttore di valvole con oltre 20 anni in Cina, che produce principalmente valvole a sfera, valvole a saracinesca, valvole a globo, valvole a farfalla ed elettrovalvole. La nostra valvola a saracinesca criogenica in acciaio inossidabile di alta qualità è progettata specificamente per condizioni operative estreme con temperature del fluido inferiori a -46°C. È adatto per mezzi criogenici come metano, gas naturale liquefatto, esene, anidride carbonica, ammoniaca liquida, ossigeno liquido, azoto liquido e idrogeno liquido.

Invia richiesta

Descrizione del prodotto

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Parametri di prestazione

modello		DZ40Y-16	DZ40Y-25
Pressione di lavoro (MPa)		1.6	2.5
temperatura corretta（℃）		LC3≥-101,LCB≥-46,LCC≥-46,1Cr18Ni9Ti≥-196
materiale	riempitivo	Corda battista in amianto tetrafluoroetilene
	Volantino	QT450-10
	Dado dello stelo	ZCuA110Fe3
	Stelo della valvola	1Cr18Ni9Ti
	Guarnizione	Amianto a bassa temperatura

Caratteristiche

1. Neutralizzazione della pressione nella cavità: l'orifizio di bilanciamento della pressione integrato nella faccia di ingresso della valvola a saracinesca criogenica in acciaio inossidabile neutralizza attivamente i differenziali di pressione, impedendo l'accumulo di sostanze dannose all'interno della cavità della valvola.
2. Copertura ottimizzata termodinamicamente: l'altezza della copertura viene calcolata dinamicamente in base al profilo della temperatura operativa per mantenere l'integrità di compressione della baderna dello stelo durante tutto il ciclo di temperatura.
3. Calibrazione tribologica del materiale: le specifiche precise dei materiali dell'anello di baderna e della guarnizione garantiscono la stabilità chimica nell'intervallo di temperature di esercizio specificato.
4. Garanzia sulle prestazioni metallurgiche: la composizione chimica e la struttura cristallina dei componenti sono rigorosamente convalidate per garantire resistenza agli urti e duttilità in un ampio intervallo di temperature.
5. Architettura dell'interfaccia universale: una varietà di configurazioni di flangia standard e opzioni di morfologia di tenuta per la valvola a saracinesca criogenica in acciaio inossidabile soddisfano i requisiti di integrazione delle tubazioni globali.

La forma principale e le dimensioni di connessione

Diametro nominale	Le dimensioni principali e le dimensioni di connessione
Diametro nominale	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

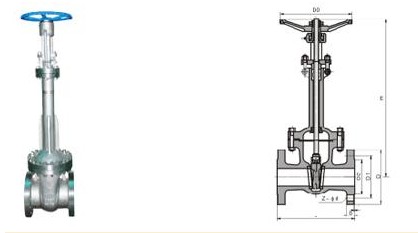

Immagine della struttura

Tutti i testi, i dati e le immagini contenuti in questo articolo sono solo di riferimento. Se hai bisogno di vedere più prestazioni del prodotto, dimensioni della struttura, prezzo e altri dettagli. Vi preghiamo di contattarci.

Tag caldi: Valvola a saracinesca criogenica in acciaio inossidabile, Cina, personalizzato, qualità, durevole, avanzato, produttore, fornitore, fabbrica, in magazzino
