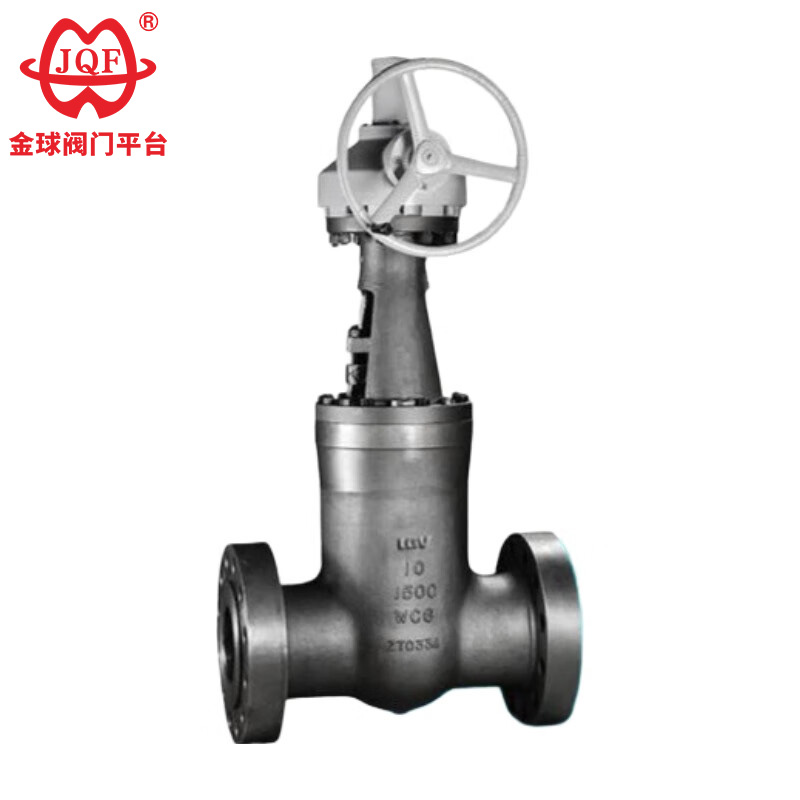

Le valvole a saracinesca per alta temperatura, note anche come valvole per centrali elettriche, vengono utilizzate principalmente nei sistemi di tubazioni di vari sistemi nelle centrali termoelettriche per chiudere o collegare il mezzo della tubazione. Mezzo applicabile: mezzo non corrosivo come acqua e vapore.
Il principio di azionamento ad attrito zero della valvola a saracinesca per alta temperatura supera i limiti intrinseci delle valvole tradizionali, vale a dire la riduzione graduale dell'integrità della tenuta dovuta all'usura della superficie durante il funzionamento. La valvola a saracinesca per alta temperatura è caratterizzata da un design con ingresso dall'alto, che consente la manutenzione online diretta mentre la tubazione rimane pressurizzata, riducendo significativamente i tempi di fermo delle apparecchiature e i costi operativi senza depressurizzazione del sistema.
La struttura integrata del sedile impedisce ai fluidi intrappolati di creare pericolose condizioni di sovrapressione, eliminando il potenziale rischio di accumulo di pressione nella camera ed evitando violazioni delle norme di sicurezza.
Il sistema di azionamento integrato a bassa coppia, con la geometria dello stelo accuratamente progettata, richiede un funzionamento manuale minimo e, anche in presenza di differenziali di pressione elevati, può essere facilmente azionato tramite un volantino compatto.
L'affidabilità della tenuta deriva da un meccanismo a cuneo azionato meccanicamente che calcola la spinta dello stelo per impegnare con forza il disco della valvola nella sede. Questo affidabile impegno meccanico garantisce una chiusura ermetica, insensibile alle fluttuazioni di pressione della tubazione, garantendo prestazioni costanti in vari intervalli operativi. Allo stesso tempo, il fluido della tubazione genera un flusso uniforme dello strato limite a 360° lungo l'intera circonferenza della sede, mitigando i punti caldi di erosione causati da impatti turbolenti e rimuovendo attivamente i depositi di particolato dalle aree critiche di tenuta.
Rispetto ad altri prodotti di valvole, le valvole a saracinesca per alta temperatura sono caratterizzate da alta temperatura e alta pressione e da un design autosigillante unico. Maggiore è la pressione, più affidabile è la tenuta. A causa delle prestazioni e delle caratteristiche tecniche, le condizioni di lavoro speciali rendono il prodotto una caratteristica che non può essere sostituita da altri prodotti.
Norma di progettazione: GB/T 12234-2007
Lunghezza struttura GB/T 12221-2005
Attacco a saldatura di testa misura NB/T 4704-2014
Test e ispezione NB/T 4704-2014
Pressione - Temperatura: NB/T 4704-2014
| modello | PN | Pressione di lavoro/MPa | temperatura/℃ adeguata | Supporti adatti | Corpo |
| Z61Y-250 | 250 | 25 | ≤570 | vapore | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | vapore | WC9 |
| modello | materiale | ||||
| Corpo | Piastra della valvola | berretto | Madre staminali | riempitivo | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | Grafite flessibile |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | Grafite flessibile |
| DN | L | D | H | D0 | peso/kg |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
Tutti i testi, i dati e le immagini contenuti in questo articolo sono solo di riferimento. Se hai bisogno di vedere più prestazioni del prodotto, dimensioni della struttura, prezzo e altri dettagli. Vi preghiamo di contattarci.
