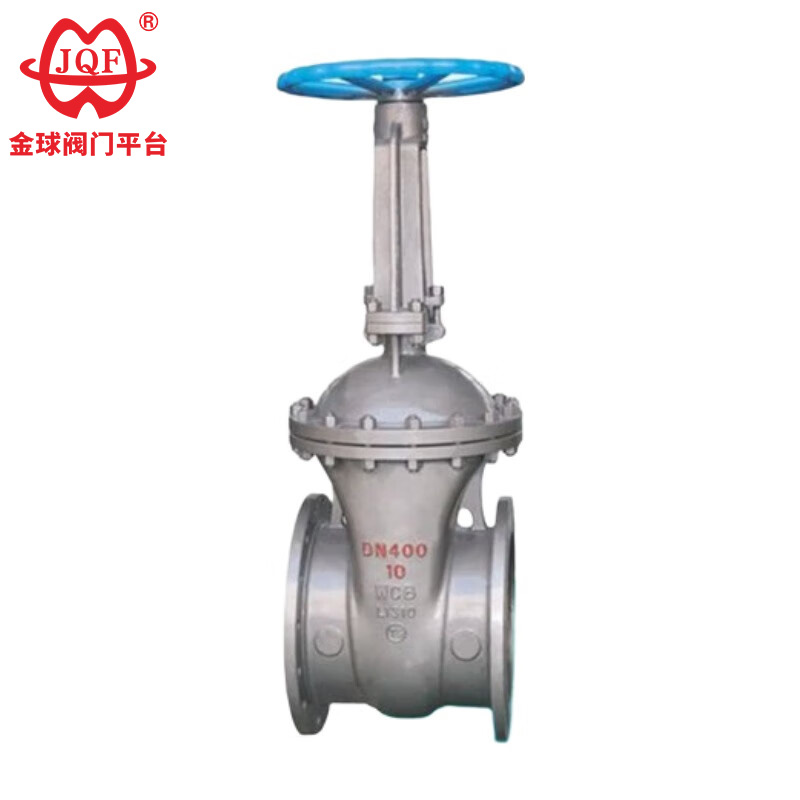

Le valvole a saracinesca in acciaio inossidabile API di alta qualità, progettate da JQF Valve, un fornitore di valvole professionale in Cina, sono fuse utilizzando il più recente processo di fusione di precisione del sol di silice, garantendo una durata della valvola eccezionalmente lunga. Il corpo della valvola è realizzato in acciaio al carbonio (o acciaio inossidabile) e acciaio legato, facilitando l'installazione e la manutenzione.
1. Bassa resistenza al fluido: quando è completamente aperta, la valvola a saracinesca API in acciaio inossidabile consente il flusso diretto del fluido, riducendo al minimo la resistenza al fluido e riducendo così la perdita di pressione.
2. Superfici di tenuta resistenti all'usura: rispetto alle valvole a saracinesca, le superfici di tenuta delle valvole a saracinesca in acciaio inossidabile API personalizzate subiscono meno attrito ed erosione.
3.Facile apertura e chiusura: durante l'apertura e la chiusura, il movimento del cancello è perpendicolare alla direzione del fluido, richiedendo meno forza motrice e quindi richiedendo meno sforzo per azionarlo.
4. Struttura semplice e ampia applicabilità: le valvole a saracinesca in acciaio inossidabile API di alta qualità sono semplici nella struttura, corte nella lunghezza e facili da produrre, adattandosi a diverse pressioni, temperature e diametri e adatte a vari mezzi e condizioni operative.
5. Nessuna turbolenza: quando è completamente aperta, la valvola a saracinesca API in acciaio inossidabile consente un flusso medio illimitato, prevenendo turbolenze e favorendo il funzionamento della tubazione.
Progettazione e produzione: API 600
Dimensioni flangia: ANSI B16.5
Lunghezza struttura: ANSI B16.10
Pressione ~ Temperatura: ANSI B16.34
Ispezione e test: API 598
| Pressione nominale (libbre) | Prova di forza | Prova di tenuta all'acqua | Prova di tenuta al gas | |||
| MPa | lbf/pollici2 | MPa | lbf/pollici2 | MPa | lbf/pollici2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| Carrozzeria, cofano, cancello | WCB | 1Cr18Ni9Ti | CF8(304) | CF3(304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| Superficie di tenuta | Cr13 o metallo duro | Corpo (W) o metallo duro (Y) | ||||
| Stelo e parti interne | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11(304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| riempitivo | Grafite flessibile | |||||
| Guarnizione | Guarnizione spirometallica in acciaio inox | |||||
| Supporti adatti | Acqua, vapore, olio e così via | Acido nitrico e altri mezzi corrosivi | Mezzi fortemente ossidanti | Acido acetico e altri mezzi corrosivi | ||
| temperatura adeguata | -29~425℃ | -40~500℃ | ||||
| Diametro nominale | Le dimensioni principali e le dimensioni di connessione | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150 libbre | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 libbre | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
