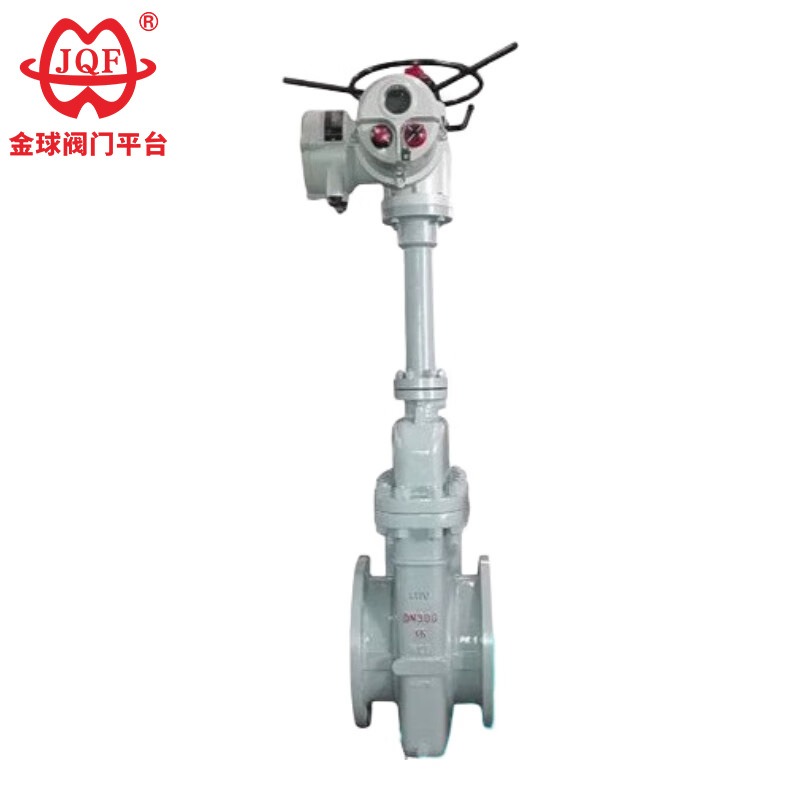

Valvola a saracinesca piatta elettrica

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. Classificazione in base al metodo di attuazione: valvola a saracinesca parallela manuale, valvola a saracinesca parallela pneumatica, valvola a saracinesca parallela elettrica
2. Classificazione in base agli scenari applicativi: valvola a saracinesca parallela di tipo orifizio, valvola a saracinesca parallela senza orifizio, valvola a saracinesca parallela specifica per giacimenti petroliferi, valvola a saracinesca parallela per il trasporto di condotte, valvola a saracinesca parallela del sistema del gas

Caratteristiche strutturali

1. Tenuta bidirezionale flottante
La sede flottante della valvola a saracinesca piatta elettrica consente l'apertura e la chiusura bidirezionale, garantendo una tenuta affidabile e un funzionamento flessibile.
2. Materiale guida duro resistente alla corrosione
Il cancello è dotato di strisce di guida per un posizionamento preciso e la superficie di tenuta è rivestita con uno strato anticorrosivo in carburo di tungsteno.
3. Design con resistenza al flusso zero
Il corpo della valvola a saracinesca piatta elettrica ha un'elevata resistenza alla pressione; quando è completamente aperto, il percorso del flusso rettilineo si avvicina a quello di un tubo dello stesso diametro (resistenza al flusso ≤0,03).
Lo stelo della valvola utilizza una guarnizione multistadio con baderna composita, riducendo il coefficiente di attrito del 40%.
4. Meccanismo di tenuta a doppio stadio
Quando si chiude in senso orario:
La pressione media spinge la sede della valvola di ingresso per formare una tenuta primaria.
La saracinesca preme contro la sede della valvola di scarico formando una doppia tenuta.
5. Manutenzione online rivoluzionaria
La struttura a doppia tenuta consente la sostituzione delle parti soggette ad usura senza interrompere la produzione; questa tecnologia è leader tra prodotti simili sia a livello nazionale che internazionale.
6. Comando di apertura e chiusura progressiva
Quando si apre in senso antiorario, il cancello si solleva e il foro della guida si sovrappone gradualmente al canale, raggiungendo l'apertura completa al 100% nella posizione estrema.

Standard di progettazione

Parametri di prestazione

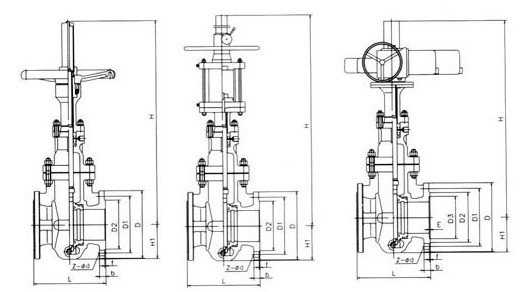

La forma principale e le dimensioni di connessione

Immagine della struttura
