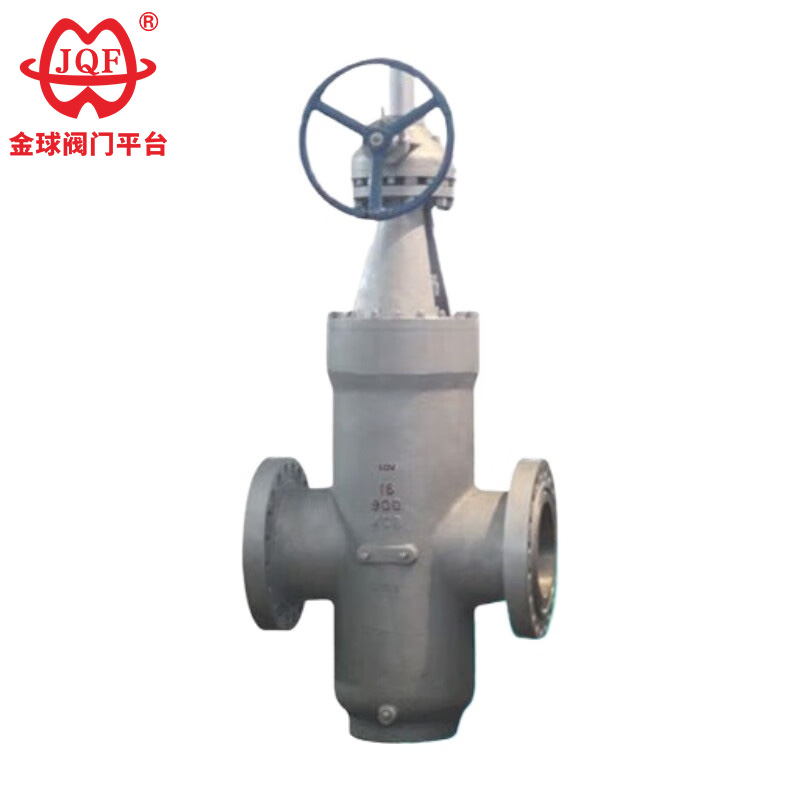

Valvola a saracinesca piatta

1. Design a passaggio totale per una resistenza al flusso minima
2. Pulizia della tubazione assistita da spazzola,
3. Sedile flottante per tenuta bidirezionale
4. Bassa coppia di apertura e chiusura
5.Funzionamento semplice, meccanismi di scarico della pressione e iniezione di grasso per garantire un'elevata sicurezza
6. Prestazioni a perdita zero.

Utilizzo del prodotto

JQF Valve produce valvole a saracinesca piatta, un tipo di valvola scorrevole. L'elemento di chiusura può essere ad anta singola oppure ad anta doppia con interposto un meccanismo di espansione. La pressione della saracinesca contro la sede della valvola è controllata dalla pressione del fluido che agisce sulla saracinesca flottante o sulla sede della valvola flottante. Nel caso di una valvola a doppia saracinesca, il meccanismo di espansione tra le due saracinesche integra questa pressione.

Categorie di prodotti

Caratteristiche strutturali

1. Tenuta bidirezionale flottante
La sede della valvola a saracinesca piatta personalizzata consente l'apertura e la chiusura bidirezionale, garantendo una tenuta affidabile e un funzionamento flessibile.
2. Materiale guida duro resistente alla corrosione
Il cancello è dotato di strisce guida per un posizionamento preciso e la superficie di tenuta è spruzzata con uno strato antierosivo in carburo di tungsteno.
3. Design con resistenza al flusso zero
Resistenza all'alta pressione del corpo della valvola a saracinesca piatta; quando è completamente aperto, il canale di flusso diretto si avvicina ad un tubo di uguale diametro (resistenza al flusso ≤ 0,03).
La sigillatura multistadio con baderna composita sullo stelo della valvola riduce il coefficiente di attrito del 40%.
4. Meccanismo di tenuta a doppio stadio
Quando si chiude in senso orario:
La pressione media spinge la sede della valvola di ingresso per formare una tenuta primaria.
La saracinesca preme contro la sede della valvola di scarico formando una doppia tenuta.
5. Manutenzione online rivoluzionaria
La struttura a doppia tenuta consente la sostituzione delle parti vulnerabili senza interruzione della produzione; questa tecnologia porta prodotti simili sia a livello nazionale che internazionale.
6. Controllo progressivo di apertura e chiusura
Aprendo in senso antiorario, il cancello si solleva e il foro guida si sovrappone gradualmente al canale, raggiungendo il 100% di apertura completa nella posizione limite.

Standard di progettazione

Progettazione e produzione di standard: JB/T 5298
Standard lunghezza struttura: JB/T 5298
Standard flangia di collegamento: GB / T 9113
Grado di temperatura e pressione: GB/T 12224-2005
Standard di prova di prova: GB/T 13927-2008, JB/T 5298

Parametri di prestazione

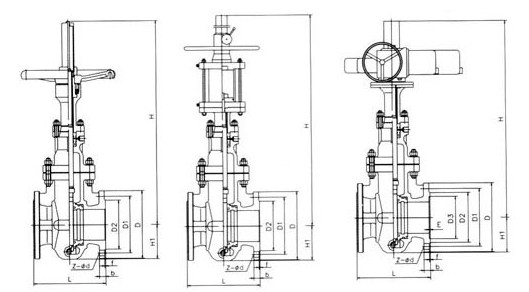

La forma principale e le dimensioni di connessione

Immagine della struttura
