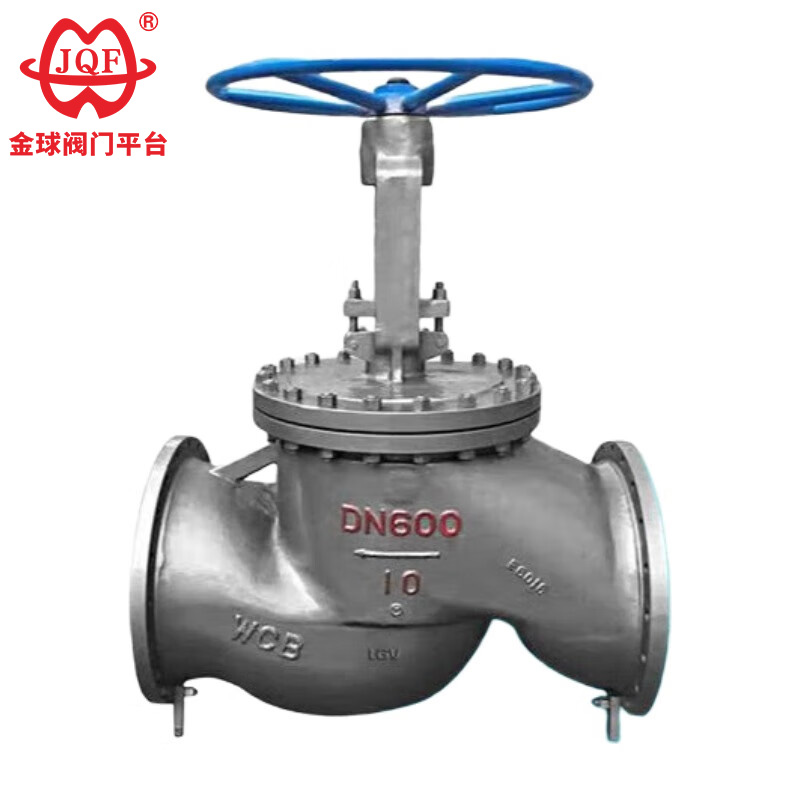

Valvola a globo standard GB

Le valvole a globo standard di tipo GB J41H, J41Y e J41W personalizzate e di alta qualità sono prodotte da JQF Valve, un produttore di valvole professionale in Cina. Le loro parti di apertura e chiusura sono dischi cilindrici delle valvole e la superficie di tenuta è piatta o conica. I dischi delle valvole si muovono linearmente lungo la linea centrale del fluido. Le valvole a globo standard GB sono adatte solo per applicazioni completamente aperte o completamente chiuse e generalmente non vengono utilizzate per la regolazione del flusso, ma la regolazione e lo strozzamento del flusso possono essere eseguite in base alle esigenze del cliente.

Invia richiesta

Descrizione del prodotto

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

La valvola a globo standard GB in stock è adatta per intervalli di pressione PN1,6-PN16 e dimensioni DN15-DN400, sono sempre utilizzate nei settori metallurgico, chimico, dei gas medicali e dell'energia.

Caratteristiche strutturali

Innoviamo continuamente e perseguiamo l'eccellenza, rimanendo al passo con i tempi con le sue valvole a globo standard GB di alta qualità e un servizio clienti eccezionale! Introduciamo attivamente attrezzature avanzate, gestione aziendale e personale di assistenza tecnica, sforzandoci di costruire un marchio di valvole nazionale e internazionale di alta qualità. Diamo il benvenuto a vecchi e nuovi clienti che visitino e ispezionino le nostre strutture, cooperino per il reciproco vantaggio e creino insieme un futuro migliore!

Norma esecutiva

Specifiche di progetto: GB/T 12235
Lunghezza struttura: GB/T 12221
Attacco flangiato: JB/T 79
Test e ispezione: JB/T 9002
Identificazione del prodotto: GB/T 12220
Specifiche di consegna: JB / T 7928

Caratteristiche

1. Struttura semplificata e ottimizzata: un design semplificato migliora l'efficienza della produzione dei componenti e della manutenzione delle apparecchiature del 30%. 2. Controllo istantaneo di apertura e chiusura: il design della struttura a microcorsa raggiunge una velocità di risposta di apertura e chiusura di 0,8 secondi per ciclo. 3. Sistema di tenuta a lunga durata: la tecnologia della superficie di tenuta autolubrificante raggiunge un coefficiente di attrito estremamente basso; lo strato sigillante composito ha una durata anti-invecchiamento superiore a 50.000 cicli di apertura e chiusura.

Parametri di prestazione

modello		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
Pressione di lavoro (MPa)		1.6~16.0
temperatura corretta（℃）		≤425		≤150
Supporti adatti		Acqua, vapore, olio		Mezzo debole corrosivo
materiale	Carrozzeria, cofano	Acciaio al carbonio		Acciaio inossidabile al cromo-nichel-titanio
	Stelo della valvola	Acciaio inossidabile cromato		Acciaio inossidabile al cromo-nichel-titanio
	Superficie di tenuta	Leghe a base di ferro affioranti	Lega per riporti duri	Materiale del corpo
	riempitivo	Grafite di amianto, grafite flessibile, PTFE

La forma principale e la dimensione della connessione

Diametro nominale	Le dimensioni principali e le dimensioni di connessione
Diametro nominale	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

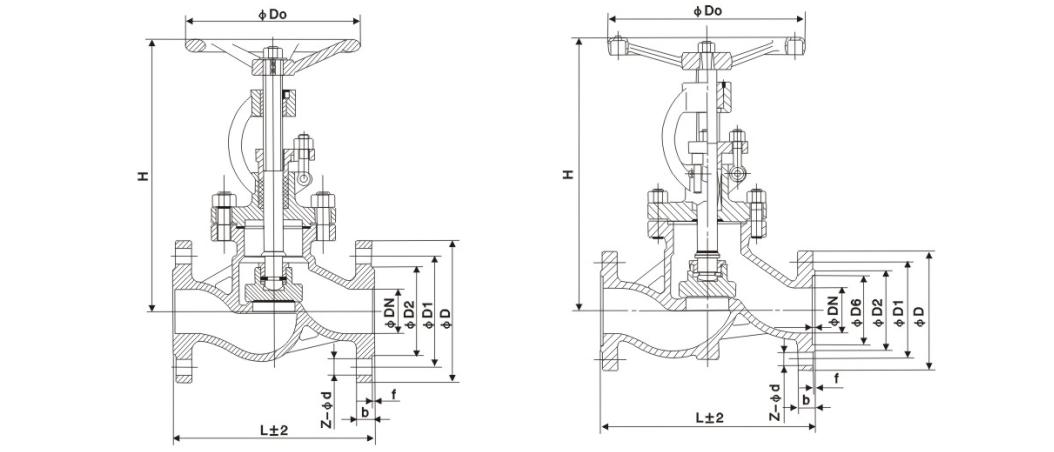

Immagine della struttura
