Valvola a globo in acciaio inossidabile
  • Valvola a globo in acciaio inossidabileValvola a globo in acciaio inossidabile

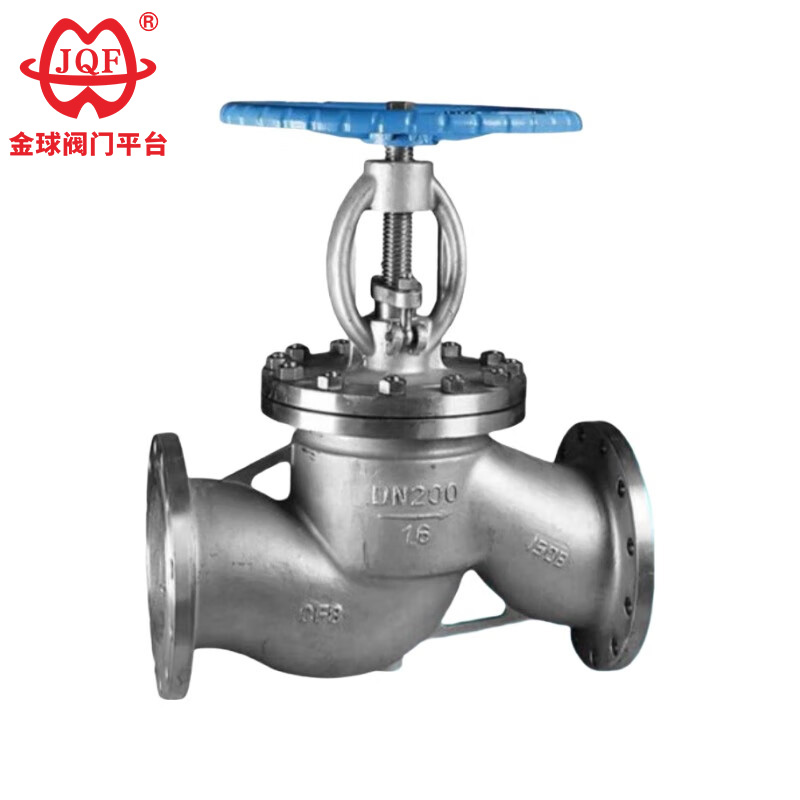

Valvola a globo in acciaio inossidabile

Valvola a globo durevole in acciaio inossidabile J41H, J41Y, J41W prodotta da JQF Valve. La sua parte di apertura e chiusura è un lembo cilindrico della valvola, la superficie di tenuta è piatta o conica e il lembo della valvola si muove linearmente lungo la linea centrale del fluido. La valvola di intercettazione in acciaio inossidabile è adatta solo per l'apertura e la chiusura completa. Generalmente non viene utilizzato per regolare la portata. Può essere regolato e strozzato quando personalizzato.
Foshan Jinqiu Valvola Co., LTD. è un produttore di valvole a globo in acciaio inossidabile di alta qualità che integra progettazione, sviluppo, produzione, vendita e assistenza. I nostri prodotti principali includono varie valvole di controllo, valvole elettriche, valvole pneumatiche, elettrovalvole, valvole manuali, attuatori e accessori per valvole.
La nostra valvola a globo in acciaio inossidabile è una valvola a saracinesca con un corpo in fusione di acciaio inossidabile, connessioni flangiate su entrambe le estremità e una struttura a saracinesca. La sua funzione principale è regolare con precisione il flusso o chiudere in modo affidabile il fluido nelle tubazioni.
Grazie alla sua eccellente resistenza alla corrosione e alle prestazioni di tenuta affidabili, è diventata una delle valvole preferite per fluidi corrosivi o applicazioni ad alta pulizia nelle industrie chimiche, petrolchimiche, alimentari e farmaceutiche.
Customers trust JQF valves' high quality, reliable performance, and good and comprehensive customer service. We will continue to innovate to provide first-class valve solutions.

1. Struttura semplice: il design della valvola a globo in acciaio inossidabile è semplice, rendendo la produzione e la manutenzione convenienti ed efficienti.
2. Risposta rapida: la corsa di lavoro breve consente l'apertura e la chiusura della valvola estremamente rapide.
3. Sigillatura durevole: eccellente effetto sigillante, resistenza all'attrito minima e lunga durata.

Norma esecutiva

Specifiche di progetto: GB/T 12235
Lunghezza struttura: GB/T 12221
Attacco flangiato: JB/T 79
Test e ispezione: JB/T 9002
Identificazione del prodotto: GB/T 12220
Specifiche di consegna: JB / T 7928

Parametri di prestazione

modello J41H-16C~160C J41Y-16C~160C J41W-16P~160P
Pressione di lavoro (MPa) 1.6~16.0
temperatura corretta(℃) ≤425 ≤150
Supporti adatti Acqua, vapore, olio Mezzo debole corrosivo
materiale Carrozzeria, cofano Acciaio al carbonio Acciaio inossidabile al cromo-nichel-titanio
Stelo della valvola Acciaio inossidabile cromato Acciaio inossidabile al cromo-nichel-titanio
Superficie di tenuta Leghe a base di ferro affioranti Lega per riporti duri Materiale del corpo
riempitivo Grafite di amianto, grafite flessibile, PTFE

La forma principale e la dimensione della connessione

Diametro nominale Le dimensioni principali e le dimensioni di connessione
L D D1 D2 b Z-d H D0
J41H-16C
15 130 95 65 45 14-2 4-Φ14 170 120
20 150 105 75 55 14-2 4-Φ14 190 140
25 160 115 85 65 14-2 4-Φ14 205 160
32 180 135 100 78 16-2 4-Φ18 270 180
40 200 145 110 85 16-3 4-Φ18 310 200
50 230 160 125 100 16-3 4-Φ18 358 240
65 290 180 145 120 18-3 4-Φ18 373 240
80 310 195 160 135 20-3 8-Φ18 435 280
100 350 215 180 155 20-3 8-Φ18 500 300
125 400 245 210 185 22-3 8-Φ18 614 320
150 480 280 240 210 24-3 8-Φ23 674 360
200 600 335 295 265 26-3 12-Φ23 811 400
250 650 405 355 320 30-3 12-Φ25 969 450
300 750 460 410 375 30-3 12-Φ25 1145 580
350 850 520 470 435 34-4 16-Φ25 1280 640
400 980 580 525 485 36-4 16-Φ30 1452 640
J41H-25C
15 130 95 65 45 16-2 4-Φ14 170 120
20 150 105 75 55 16-2 4-Φ14 190 140
25 160 115 85 65 16-2 4-Φ14 205 160
32 180 135 100 78 18-2 4-Φ18 270 180
40 200 145 110 85 18-3 4-Φ18 310 200
50 230 160 125 100 20-3 4-Φ18 358 240
65 290 180 145 120 22-3 8-Φ18 373 240
80 310 195 160 135 22-3 8-Φ18 435 280
100 350 230 190 160 24-3 8-Φ23 500 300
125 400 270 220 188 28-3 8-Φ25 614 320
150 480 300 250 218 30-3 8-Φ25 674 360
200 600 360 310 278 34-3 12-Φ25 811 400
250 650 425 370 332 36-3 12-Φ30 969 450
300 750 485 430 390 40-4 16-Φ30 1145 580
350 850 550 490 448 44-4 16-Φ34 1280 640
400 980 610 550 505 48-4 16-Φ34 1452 640

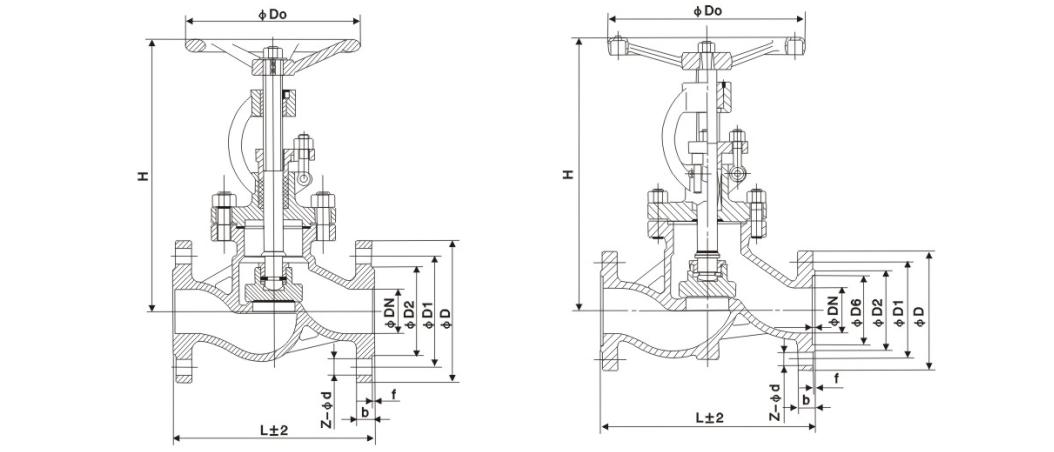

Immagine della struttura
