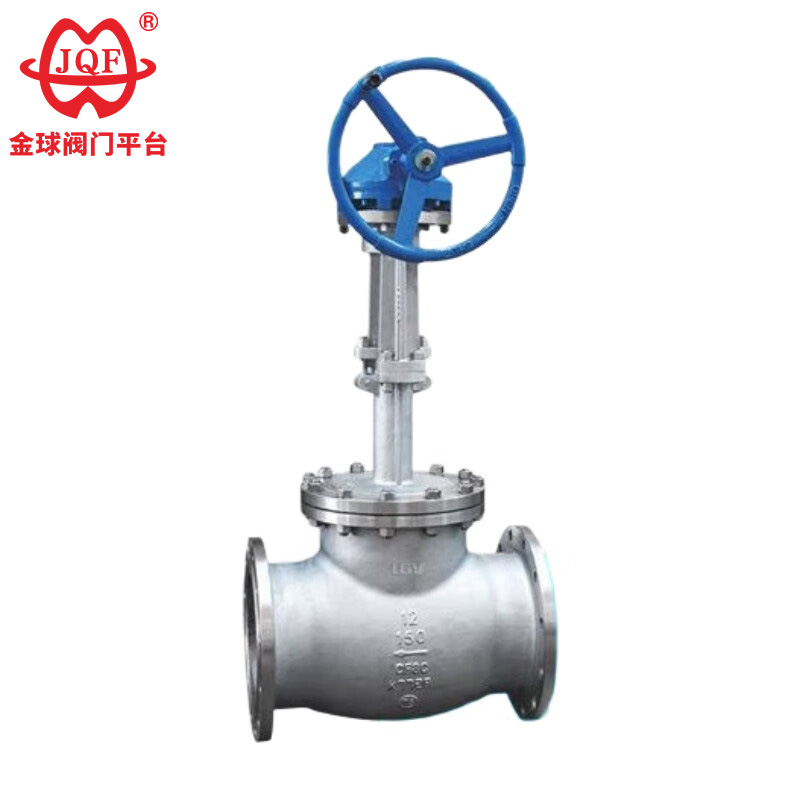

Valvola a globo per bassa temperatura con ingranaggi conici

JQF Valve è un produttore professionale di valvole a globo per basse temperature con ingranaggi conici di alta qualità specializzato nella ricerca, sviluppo, produzione, vendita e assistenza di valvole industriali. Questa valvola a globo per bassa temperatura con ingranaggi conici è adatta per i sistemi di gestione nelle apparecchiature di stoccaggio e trasporto di liquidi criogenici. È dotato di commutazione flessibile e tenuta affidabile e può essere utilizzato anche in altri sistemi di gestione dei fluidi criogenici e a bassa temperatura. I nostri prodotti sono sottoposti a rigorosi test di qualità, con personale professionale che supervisiona ogni fase per garantire la perfezione del prodotto. Inoltre, JQF Valves si è guadagnata una solida reputazione in vari settori. Scegliere JQF significa acquisire esperienza nel settore delle valvole e degli attuatori pneumatici, un servizio clienti professionale e un supporto tecnico continuo. Che tu abbia bisogno di un singolo componente o di un gruppo valvola completo, possiamo soddisfare le tue esigenze.

1. Il corpo della valvola a globo per basse temperature con ingranaggi conici è realizzato in ferro duttile di grado III, dotato di elevata resistenza, buona tenacità e resistenza alla corrosione superiore.
2. Il rivestimento ad adsorbimento elettrostatico utilizza resina epossidica in polvere, bloccando efficacemente i mezzi corrosivi e mostrando un'eccellente resistenza all'usura, resistenza alle alte temperature e prestazioni ambientali.
3. Il corpo della valvola ispessito garantisce prestazioni stabili della valvola; il trattamento antiossidante complessivo previene ruggine e corrosione.

Standard esecutivi

Progettazione e produzione: JB / T7749-95
Lunghezza della struttura: GB/T12221-89
Connettore: GB/T9113-2000, HG20592-97, SH3406-96GB/T12224-89
Ispezione e test: JB / T7749-95

Aspetto principale e dimensioni di connessione

Diametro nominale	Principali dimensioni esterne e dimensioni di connessione							H
	L	D	D1	D2	b	Z-d	D0	-46℃	-101℃	-196℃
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R
50	230	160	125	100	16	4-18	240	460	480	520
65	290	180	145	120	18	4-18	280	475	505	525
80	310	195	160	135	20	4-18	280	520	550	590
100	350	215	180	155	20	8-18	320	545	575	615
125	400	245	210	185	22	8-18	360	590	620	660
150	480	280	240	210	24	8-23	400	650	650	730
200	600	335	295	265	26	12-23	400	850	850	930
250	730	405	355	320	30	12-25	450	956	986	1036
300	850	460	410	375	30	12-25	500	1095	1125	1175
DJ41Y-25 DJ41Y-25P DJ41Y-25R DJ641Y-25C DJ641Y-25P DJ641Y-25R DJ9B41Y-25C DJ9B41Y-25P DJ9B41Y-25R
50	230	160	125	100	20	4-18	240	460	480	520
65	290	180	145	120	22	8-18	280	475	505	525
80	310	195	160	135	22	8-18	280	520	550	590
100	350	230	190	160	24	8-23	320	545	575	615
125	400	270	220	188	28	8-25	360	590	620	660
150	480	300	250	218	30	8-25	400	650	680	730
200	600	360	310	278	34	12-25	400	850	880	930
250	730	425	370	332	36	12-30	450	956	986	1036
300	850	485	430	390	40	16-30	500	1095	1125	1175
DJ41Y-40 DJ41Y-40P DJ41Y-40R DJ641Y-40C DJ641Y-40P DJ641Y-40R DJ9B41Y-40C DJ9B41Y-40P DJ9B41Y-40R
50	230	160	125	100	20	-	240	483	504	546
65	290	180	145	120	22	-	280	499	530	551
80	310	195	160	135	22	-	280	546	578	620
100	350	230	190	160	24	-	320	572	604	646
125	400	270	220	188	28	-	360	620	61	693
150	480	300	250	218	30	-	400	683	741	767
200	600	360	320	282	38	-	400	893	924	977
250	730	425	385	345	42	-	450	1004	1035	1088
300	850	485	450	408	46	-	500	1150	1181	1234
