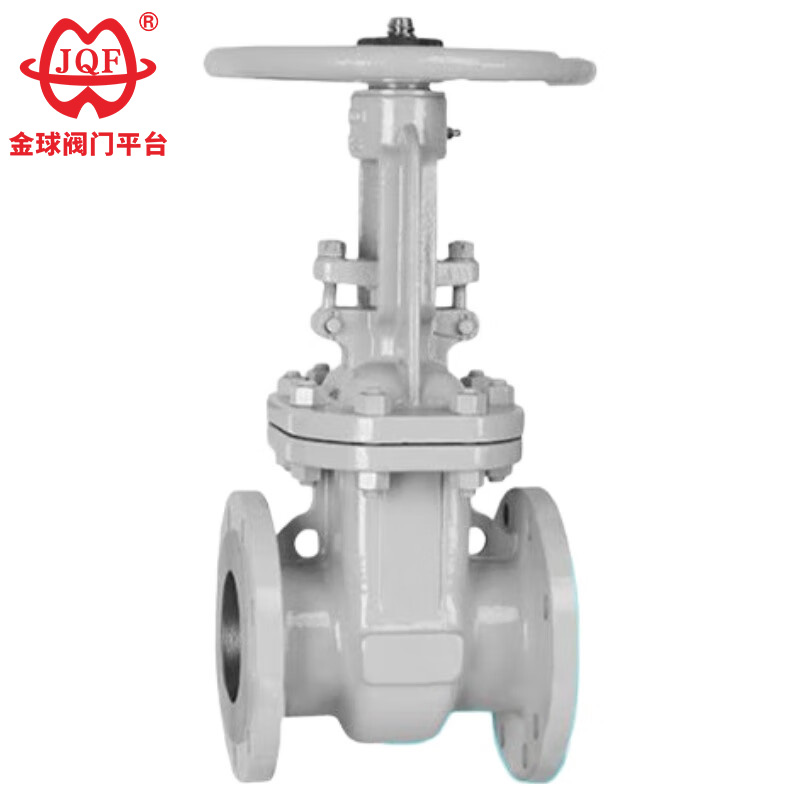

Valvola a saracinesca standard russa

JQF Valve è un produttore di valvole su larga scala in Cina, che integra ricerca scientifica, sviluppo, progettazione, produzione, vendita e assistenza. Questa valvola a saracinesca standard russa di alta qualità disponibile in magazzino con stelo non ascendente è realizzata in ferro duttile e dotata di un anello di tenuta in gomma resistente per garantire tenuta affidabile e durata. La sua struttura compatta garantisce elevata rigidità e affidabilità, mentre il design resiliente del cancello previene la deformazione in condizioni di carichi o temperature anomali. La valvola è dotata di cuscinetti volventi per un facile utilizzo nelle dimensioni più grandi e supporta materiali personalizzati e opzioni di sede per soddisfare varie condizioni operative.

Invia richiesta

Descrizione del prodotto

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Architettura fluidodinamica ottimizzata per lo spazio: il design del telaio strutturalmente ottimizzato fornisce al corpo della valvola una rigidità eccezionale e una geometria del flusso senza ostacoli, riducendo al minimo la caduta di pressione.
2. Superficie di tenuta composita avanzata: la valvola a saracinesca standard russa utilizza una tecnologia metallurgica proprietaria per combinare leghe resistenti alla corrosione con una matrice di carburo di tungsteno, ottenendo una durata di ciclo eccezionalmente lunga che supera di gran lunga gli standard del settore.
3. Sistema operativo dello stelo senza attrito: gli anelli di tenuta in grafite anisotropa garantiscono una tenuta dello stelo a zero perdite fornendo al contempo un'attuazione chiara e a bassa coppia per un funzionamento facile e senza sforzo.
4. Integrazione di attuazione multimodale: la valvola a saracinesca standard russa offre compatibilità completa di attuazione, inclusi volantini manuali, attuatori pneumatici, motori elettrici e riduttori epicicloidali, consentendo un'implementazione universale.
5. Piattaforma topologica del disco della valvola configurabile: tre diverse configurazioni di tenuta: porta singola flessibile adattabile alla pressione, porta singola rigida ad alto carico e porta parallela doppia bidirezionale.

Standard di implementazione

Specifiche di progetto: GB/T 12234
Lunghezza struttura: GB/T 12221
Flangia di collegamento: r0CT12815-08-I
Test e ispezione: JB/T 9092
Pressione - Temperatura: GB/T 9131
Identificazione del prodotto: GB/T 12220

Parametri di prestazione

Pressione nominale PN (MPa)	caso	pressione di prova (MPa)		Sigillato
Pressione nominale PN (MPa)	caso	Sigillato (liquido)	Guarnizione (gas)	Sigillato
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Mezzo adatto e temperatura applicabile

Materiale della calotta	Supporti adatti	Temperatura applicabile (℃)
Acciaio al carbonio (tipo C)	Acqua, vapore, olio	≤425
Acciaio al cromo-nichel-titanio (tipo P)	Acidi nitrici	≤200
Acciaio al cromo nichel molibdeno titanio (tipo R)	Acido acetico	≤200
Acciaio al cromo-molibdeno (tipo I)	Acqua, vapore, olio	≤550

Il materiale della parte principale

Carrozzeria, cofano	Piastra valvola, sede	Stelo della valvola	Dado dello stelo	riempitivo	Volantino
Acciaio al carbonio	Acciaio al carbonio di alta qualità + metallo duro o acciaio inossidabile	Acciaio inossidabile cromato	Bronzo alluminio	Imballaggio in amianto grafitato	Ferro malleabile
Acciaio al cromo-nichel-titanio	Acciaio inossidabile, acciaio inossidabile + metallo duro	Acciaio inossidabile al cromo-nichel-titanio	Bronzo alluminio	Teflon	Ferro malleabile
Acciaio al cromo nichel molibdeno titanio	Acciaio inossidabile, acciaio inossidabile + metallo duro	Acciaio inossidabile al cromo-nichel-titanio	Bronzo alluminio	Teflon	Ferro malleabile
Acciaio al cromo-molibdeno	Acciaio legato + carburo	Acciaio al cromo-molibdeno	Bronzo alluminio	Amianto flessibile	Ferro malleabile

La forma principale e le dimensioni di connessione

Diametro nominale	Le dimensioni principali e le dimensioni di connessione
Diametro nominale	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

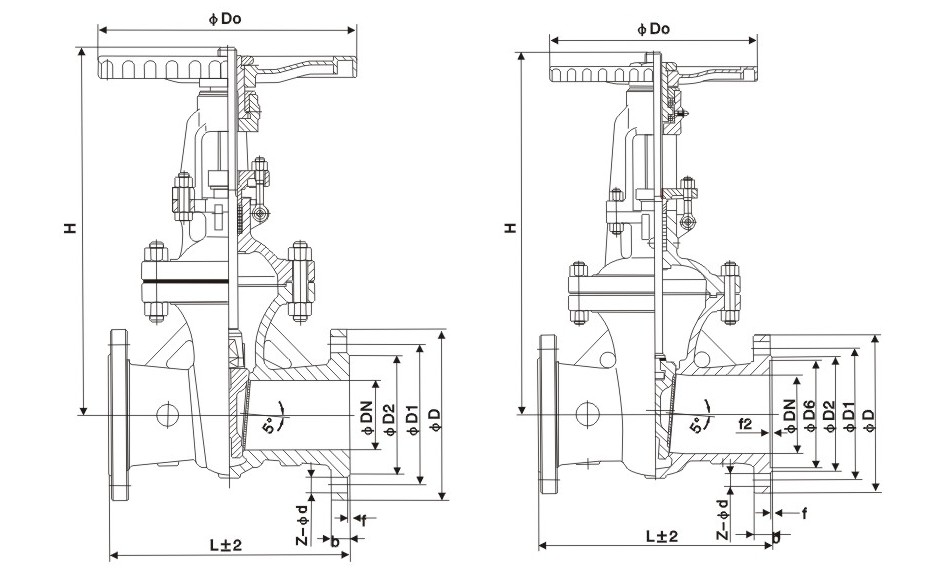

Immagine della struttura
